01
无人机风雨实验室
无人机测试系统主要包括吹风系统、淋雨系统、水处理系统、辅助系统和自控系统5个子系统,放置在已有建筑内,建筑尺寸约长12.8m宽*8.8m*高6.5m,其中水处理系统放置在建筑外紧邻实验室的地面上,室外空间约长12.8m宽*3m。

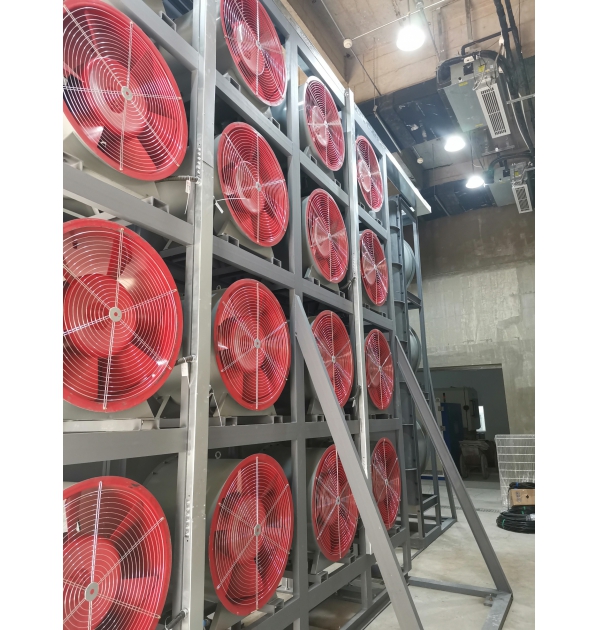

吹风区域:分为主风区域和侧风区域
吹风面积:主风区域不低于3*3.7m(宽*高),侧风区域均匀区不低于3.8*3.5m(宽*高)
风速:主风区域吹风分为高速区域和低速区域,其中高速区域风速不低于25m/s,吹风面积不低于1*3.7m(宽*高),低速区域风速不低于11m/s,吹风面积不低于1.5*3.7m(宽*高);侧风区域不低于11m/s;
风速均匀性:±1m/s,通过在出口风管上安装阻尼网实现
设置独立的风机框架,稳定可靠,结构设计还需考虑防腐、易于维修等因素
降雨面积
不小于3*3m,位于主侧风区域之间
降雨强度
不小于30mm/h可调(大暴雨级别)
降雨方法
在顶部设置喷头雨排,可调节供水水压和降雨时间
大型环境模拟试验室
简介:
建设1000m3的低温高湿的可控滨海环境试验室,为国家航母研制配套,解决滨海环境低温高湿焊接工艺问题,内部可以开展大型金属构件焊接工艺,为百吨级船舶复合材料焊接提供可靠环境工况。
参数:
1)尺寸:16m×10.5m×6m(L×W×H),容积1000m3,(可定制)
2)舱体分割:2/3处分割A舱、B舱
3)温度范围:-20℃~+70℃(A舱、B舱独立控温)
4) 升温速率:+20~+70℃≤4h(带载100T钢结构或复合材料)
5)降温速率:+20~-20℃≤4h(带载100T钢结构或复合材料)
6)湿度范围:20%RH~95%RH(>5℃);60%RH~95%RH(0℃~5℃)
7)地面承重:承重≮100t,配置移动小车
8)噪音处理:机组封闭隔声处理,1m外噪声≤75bB
(以上参数都可根据用户需求进行非标定制)
高低温试验室
考核电工、电子、机械产品或材料在温度循环变化,以及产品在高温或低温环境条件下贮存和使用的适应性。广泛应用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品等行业中。
1)尺寸:6m×5m×4.6m(L×W×H)(可定制)
2)温度控制:-40℃~30℃,控制稳定度≤±0.8℃,均匀度≤±2.2℃,测量精度:±0.5℃
3)湿度控制: 30~>95%RH,均匀度≤±10%RH
4)降雪控制: 0~10mm/h,覆盖整个试验室
5)淋雨控制: 0~40mm/h,方向垂直向下
6)吹风控制:0~5m/s,吹风均匀度±0.5m/s
空间环境模拟试验舱
距离地面200~600km之间的低地球轨道空间,是观测星,气象卫星,空间站等航天器的主要运行区域,地球轨道环境存在原子氧、紫外辐射、粒子辐射、高真空、等离子体、热循环以及微流星体与空间碎片,对航天器的使用寿命和稳定性存在严重威胁。
)温度范围:-45℃~65℃,控制精度±1℃
2)降温速率:25℃~-45℃≤3h(空载)
3)升温速率:25℃~65℃≤1h(空载)
4)高温环境,温度35℃~65℃,温度60%RH~80%RH
5)行驶风速:0~120Km/h可调(即风机出口30cm处风速,舱温-15℃以上进行行驶风试验。
6)降雨:0~50mm/h
7)降雪:0~10mm/h
8)光照:0~1200W/㎡
9)压力范围:环控舱内的压力保持微正压(0~50PA)(以上参数都可根据用户需求进行非标定制)
综合环境模拟试验室
综合环境试验室是多个环境参数同时作用于试验件上综合试验,主要包括温度、湿度、淋雨、覆冰、风、云雾、太阳辐射等。其目的是确定产品在多个环境参数共同作用下的试验研究。
1)尺寸:22m×14m×8m(L×W×H)(可定制)
2)温度:-40℃~70℃,均匀度≤2℃
3)湿度:30~98%RH,控制精度≤±5%RH
4)淋雨:0~50mm/h,淋雨面积300m2,雨滴直径0.5~4.5mm
5)覆冰:0~5mm/h,覆冰面积300m2
6)风速:0.5~12m/s,吹风面积6m2
7)云雾:含水量0~3g/m3,能见度10m~2000m
8)阳光模拟:全光谱强度1000w/m2,面积90m2,照射角度30~75°,红外强度500w/m2,面积80m2
半实物仿真试验台
半实物仿真试验台结合了软件模拟的智能优势和实物本体可视化控制过程,既能减少人为操作和其它因素的实验干扰,又能缩短实验周期、降低实验成本。通过具体设备的在线控制监测实验过程,实时对实验做出优化改进。
1)伺服拖动系统:额定功率120kW,调速范围,0~5000r/min,调速精度0.5%
2)空气调节系统:高压气源23Mpa调节至10MPa、5MPa、1MPa
3)仿真开发平台:建立燃烧室、燃气涡轮机、减速机等数学模型,计算机i7处理器以上,1TB高速硬盘、8G内存
4)仿真软件:兼容simulink仿真程序,上位机采用VB/VC编程
5)数据采集:≮23个模拟量,包括压力、流量、温度、转速等信号
7)测试通道:48测试通道,每通道采样率1000点/秒
